Вырубные штампы для металла

ООО "Матрица" осуществляет проектирование, изготовление, сборку и доводку штампов для вырубки листового металла любой сложности.

Рабочим элементом вырубного штампа всегда является пара матрица-пуансон, изготовленные с высочайшей точностью из закалённых сталей особых сплавов. Контур пуансона повторяет контуры вырубаемой детали, но при этом, обязательно должен быть выдержан рабочий зазор между пуансоном и матрицей, который зависит от толщины вырубаемого материала. Как правило, это 5-7% от толщины. Например, для металла толщиной 1 мм, зазор должен быть 0.05 мм. Для этого обработка производится с помощью высокоточных электроэрозионных станков, и шлифовальных станков.

Чтобы обеспечить движение пуансона во время вырубки, с многотонным усилием и с обеспечением стабильности этого зазора, матрица и пуансон должны быть закреплены в особой оснастке, обеспечивающей точное движение с милионными циклами и выдерживающей ударную нагрузку.

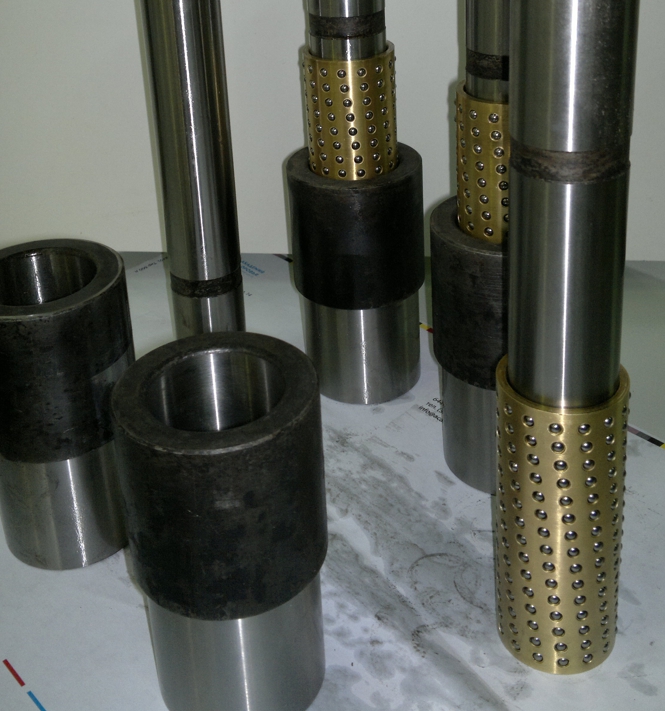

Для этого требуются направляющие колонны, которые могут быть изготовлены в виде шлифованных стоек и втулок скольжения, так и в виде линейшых шариковых подшипников, движущихся с точностью выше 0.005 мм.

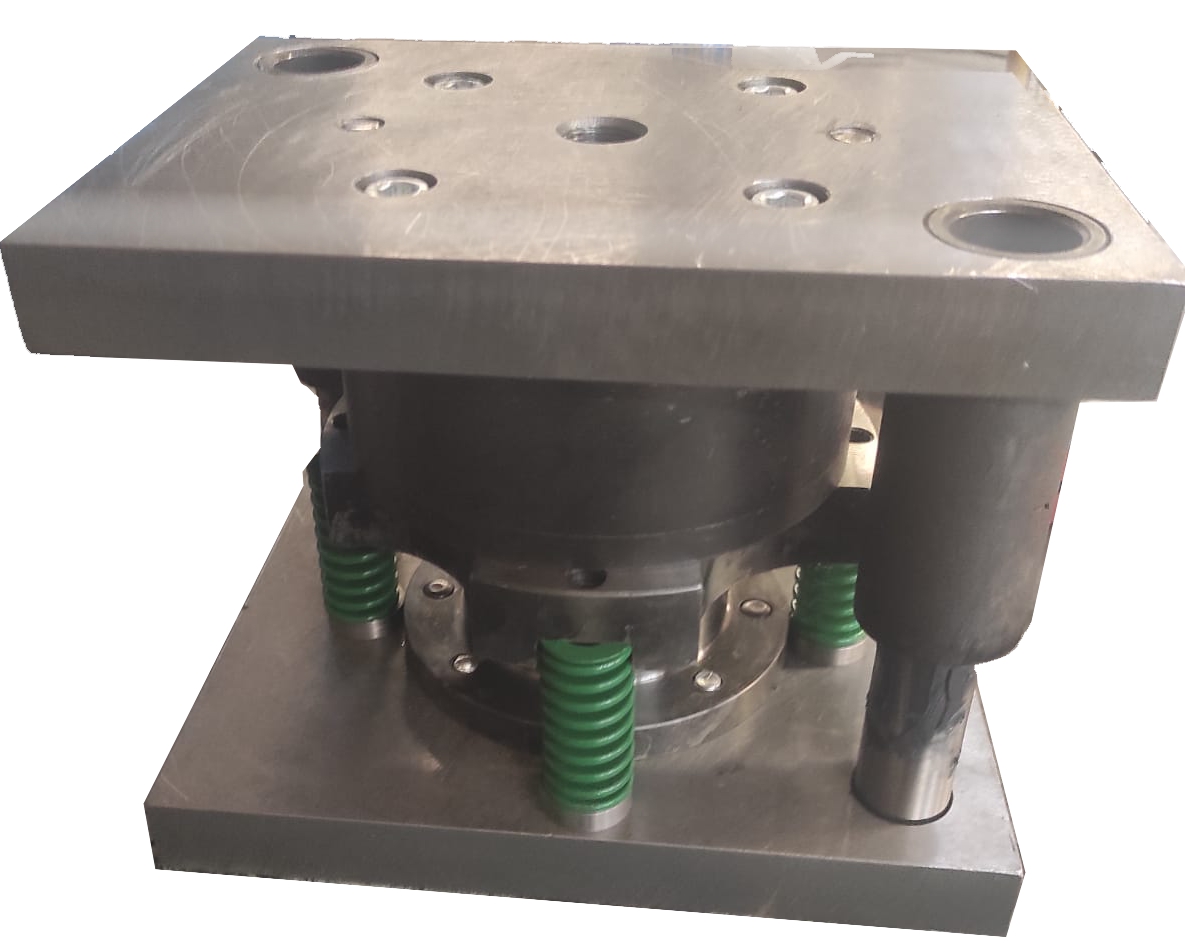

Всё изделие в сборе и есть штамп. А все комплектующие для этого штампа мы изготавливаем сами.

Наши цены и сроки изготовления Вас приятно удивят! Звоните +7-913-795-3006
